Che cos'è un ancoraggio Nail Drive e quando dovresti usarne uno?

A ancoraggio per chiodi è un dispositivo di fissaggio monopezzo che combina un chiodo per cemento e un manicotto di ancoraggio, consentendone l'inserimento direttamente nel cemento, nella muratura o nel blocco con un martello: in molte applicazioni non è necessaria alcuna preforatura. Per gli artigiani e gli hobbisti che necessitano di un ancoraggio veloce, affidabile e a basso profilo in materiali di base duri, il ancoraggio per chiodi garantisce tempi di installazione fino al 70% più rapidi rispetto ai tradizionali ancoraggi ad espansione che richiedono una punta da trapano e una vite separate.

Questa guida spiega esattamente come ancoraggio per chiodis lavoro, i tipi disponibili, il loro confronto con metodi di fissaggio alternativi, dati sulla capacità di carico, migliori pratiche di installazione e risposte alle domande più comuni.

Come funziona un ancoraggio per chiodi?

A ancoraggio per chiodi funziona tramite espansione meccanica: un perno di acciaio temprato (il chiodo) viene conficcato in un corpo di ancoraggio (manicotto) preinstallato o coinstallato, costringendo la sezione inferiore del manicotto ad espandersi verso l'esterno contro le pareti del foro o il materiale di base, creando un attrito e un blocco del cuscinetto che resiste allo sfilamento. Il processo è semplice:

1. Posiziona l'ancora — Posizionare il gruppo di ancoraggio (chiodo pre-inserito liberamente nel manicotto) contro il materiale nella posizione desiderata.
2. Guida il chiodo — Colpire la testa del chiodo con un martello (o uno strumento a polvere per applicazioni con volumi elevati) finché il chiodo non è completamente in sede e a filo.
3. L'espansione blocca l'ancora — Mentre il chiodo scorre lungo il foro del manicotto, una sezione rastremata sulla punta del chiodo costringe i bracci inferiori del manicotto ad allargarsi verso l'esterno, afferrando il materiale circostante.
4. Installare l'apparecchio — La testa del chiodo (o una rondella/flangia integrata in alcuni modelli) fissa l'attrezzatura alla superficie.

Nelle applicazioni preforate, il manicotto viene prima inserito in un foro pilota di dimensioni corrette, quindi il chiodo viene inserito. Nei modelli ad azionamento diretto adatti alle murature più morbide, l'intero gruppo penetra nel materiale senza preforatura.

Tipi di ancoraggi per chiodi: quale design si adatta alla tua applicazione?

Ancoraggi per chiodi non sono validi per tutti. Esistono diversi design distinti, ciascuno ottimizzato per materiali di base, direzioni di carico e metodi di installazione diversi.

1. Ancoraggio con perno (ancoraggio con perno)

Il ancoraggio con martello è la forma più comune di ancoraggio per chiodi per uso generale in edilizia. È costituito da un manicotto in lega di zinco o nylon e un perno in acciaio al carbonio temprato. Il manicotto viene inserito in un foro preforato (che corrisponde al diametro esterno del manicotto), l'attrezzatura viene posizionata sopra la flangia del manicotto e il perno viene inserito a filo con un martello. Le dimensioni standard vanno da 1/4" × 1" a 3/8"× 3", con carichi di taglio di lavoro di 200–900 libbre a seconda delle dimensioni e del materiale di base. È ideale per fissare strisce di rivestimento, fascette per condotti, scatole elettriche e piastre per soglie a pavimenti in cemento o pareti in blocchi.

2. Ancoraggio in zinco (ancoraggio con perno a testa piatta)

Il ancoraggio in zinco utilizza un manicotto in lega di zinco per una moderata resistenza alla corrosione e una testa piatta a basso profilo che si trova a filo con la superficie dell'apparecchio una volta azionato. Viene comunemente utilizzato in applicazioni interne con carichi leggeri: fissaggio di binari metallici, fascette per tubi, clip per la gestione dei cavi e segnaletica su cemento o blocchi. Gli ancoraggi in zinco non sono consigliati per ambienti esterni o ad alta umidità; in tali condizioni è opportuno sostituire le versioni in acciaio inox o nylon.

3. Ancoraggio per chiodi in nylon

A ancoraggio per chiodi in nylon sostituisce il manicotto metallico con un corpo in nylon, conferendogli completa immunità alla corrosione, isolamento elettrico e compatibilità con materiali che il contatto galvanico con il metallo potrebbe danneggiare. Le applicazioni comuni includono l'ancoraggio di piastrelle e pietra, requisiti di isolamento elettrico e ambienti esterni in cui la corrosione dei metalli costituisce un problema. Il compromesso è una resistenza a taglio e trazione inferiore rispetto ai modelli con manicotto in metallo: in genere un carico di lavoro di 100–400 libbre rispetto a 200–900 libbre per le versioni in zinco o acciaio.

4. Ancoraggio di trasmissione azionato a polvere (chiodo PAF)

Nell'edilizia commerciale ad alto volume, a dispositivo di fissaggio a polvere (PAF) - chiamato anche ancoraggio per chiodo azionato da polvere - utilizza una carica esplosiva controllata per conficcare un chiodo indurito direttamente nel cemento o nell'acciaio in una frazione di secondo. Questi sono i più veloci ancoraggio per chiodis disponibile, ampiamente utilizzato per fissare binari in acciaio a lastre di cemento, piastre inferiori in legno su cemento e griglia per controsoffitto su ponti in cemento. Sono tipiche profondità di penetrazione da 1/2" a 1-1/4" nel calcestruzzo, con valori di taglio di 500–1.500 libbre per dispositivo di fissaggio in calcestruzzo da 3.000 PSI.

5. Chiodo per taglio di calcestruzzo (chiodo per muratura)

Il simplest form of a ancoraggio per chiodi , l'indurito chiodo tagliato per muratura viene inserito direttamente nei giunti di malta o nel materiale a blocchi più morbido senza manicotto. È l'opzione più economica (solo 0,03 dollari per elemento di fissaggio sfuso) e più veloce da installare, ma anche la meno costante in termini di tenuta e non è adatta per carichi strutturali. Ideale per fissare strisce di rivestimento su giunti di malta, casseforme temporanee o finiture leggere su blocchi.

Tipi di ancoraggi per chiodi a confronto: carichi, materiali e usi migliori

Tabella 1: Confronto dei tipi di ancoraggi per chiodi in base a materiale, capacità di carico, metodo di installazione e costo.

Ancoraggio Nail Drive e altri elementi di fissaggio per calcestruzzo: come si confrontano?

Il ancoraggio per chiodi eccelle in velocità e semplicità, ma non sempre è la scelta migliore. Comprendere come si confronta con i tasselli a vite, i tasselli a cuneo e i tasselli adesivi aiuta a selezionare il dispositivo di fissaggio giusto per il lavoro.

Tabella 2: Ancoraggi con chiodi e dispositivi di fissaggio alternativi per calcestruzzo: velocità, carico, rimovibilità e migliori casi d'uso.

Punti chiave: Scegli un ancoraggio per chiodi quando la velocità di installazione è più importante, il carico è da leggero a moderato (meno di 900 libbre) e la permanenza è accettabile. Per carichi strutturali pesanti, zone sismiche o applicazioni che richiedono una futura rimozione, sono più appropriati gli ancoraggi a cuneo, gli ancoraggi a vite o gli ancoraggi adesivi.

Capacità di carico dell'ancoraggio del chiodo: cosa significano i numeri

Dati sulla capacità di carico per ancoraggio per chiodis è generalmente pubblicato come carico ultimo (carico di rottura in prova) diviso per un fattore di sicurezza di 4:1 per arrivare al carico di lavoro consentito . Progettare sempre in base al carico ammissibile (di lavoro), non al carico massimo. Variabili chiave che influiscono sulle prestazioni:

• Resistenza alla compressione del calcestruzzo (PSI) — Il calcestruzzo PSI più elevato (ad esempio, 4.000 PSI) produce valori di ancoraggio significativamente più elevati rispetto al calcestruzzo da 2.500 PSI. Un ancoraggio con martello da 1/4" × 1" può raggiungere un taglio di 300 libbre in calcestruzzo da 3.000 PSI, ma solo 185 libbre in calcestruzzo da 2.000 PSI.
• Diametro dell'ancoraggio e profondità di ancoraggio — Il diametro maggiore (3/8" contro 1/4") e il maggiore inserimento aumentano sostanzialmente la resistenza all'estrazione. Un'ancora da 3/8" × 3" può sostenere 3 volte il carico di un'unità da 1/4" × 1" nello stesso materiale di base.
• Bordo e distanza di spaziatura — Installazione di a ancoraggio per chiodi troppo vicino a un bordo di cemento riduce significativamente la capacità. La distanza minima dal bordo è generalmente 10 volte il diametro dell'ancoraggio (ad esempio, 2-1/2" per un ancoraggio da 1/4"). Anche la spaziatura minima tra gli ancoraggi è tipicamente pari a 10× diametro.
• Direzione del carico — I carichi di taglio (paralleli alla superficie) sono generalmente superiori ai carichi di trazione (perpendicolari, di estrazione) per gli ancoraggi con chiodi.
• Condizioni del materiale base — Calcestruzzo fessurato, blocchi cavi o muratura deteriorata riducono i valori di tenuta. Ancoraggi per chiodi are not rated for use in cracked concrete in condizioni di carico dinamico o sismico.

Come installare un ancoraggio Nail Drive: guida passo passo

Corretta installazione di a ancoraggio per chiodi è semplice ma richiede attenzione alle dimensioni del foro, alla profondità e alla guida perpendicolare: gli errori in qualsiasi passaggio riducono la forza di tenuta del 30–60%.

Strumenti e materiali necessari

• Trapano a percussione con punta per muratura con punta in carburo di dimensioni corrette (il diametro corrisponde al diametro esterno del manicotto di ancoraggio)
• Martello (penna sferica da 16-22 once o martello da carpentiere)
• Calibro di profondità o metro a nastro
• Aria compressa o bulbo soffiante (per pulire il foro)
• Ancoraggi per chiodi nella dimensione e nel materiale richiesti
• Occhiali di sicurezza

Passaggi di installazione

1. Segna la posizione — Utilizzare una matita o un pennarello per indicare esattamente dove verrà posizionato l'ancoraggio, assicurandosi che siano soddisfatti i requisiti di distanza dal bordo (minimo 10× diametro dell'ancoraggio da qualsiasi bordo di cemento).
2. Praticare il foro pilota — Utilizzando un trapano a percussione con la punta da muratura corretta in carburo, forare perpendicolarmente alla superficie fino alla profondità richiesta (lunghezza dell'ancoraggio minima 1/2 pollice per eliminare i detriti). La foratura ad angolo indebolisce l'installazione dell'ancoraggio.
3. Pulisci il buco — Soffiare via la polvere di cemento dal foro con aria compressa o con una pompetta. I detriti rimasti nel foro impediscono l'espansione completa del manicotto e riducono la forza di tenuta fino al 40%.
4. Posizionare l'apparecchio (se applicabile) — Se l'ancoraggio passa attraverso un foro dell'attrezzatura, allineare l'attrezzatura prima di inserire l'ancora.
5. Inserisci l'ancora — Spingi il ancoraggio per chiodi montaggio (manicotto con perno preinserito senza stringere) nel foro finché la flangia non è a filo con l'attrezzatura o la superficie.

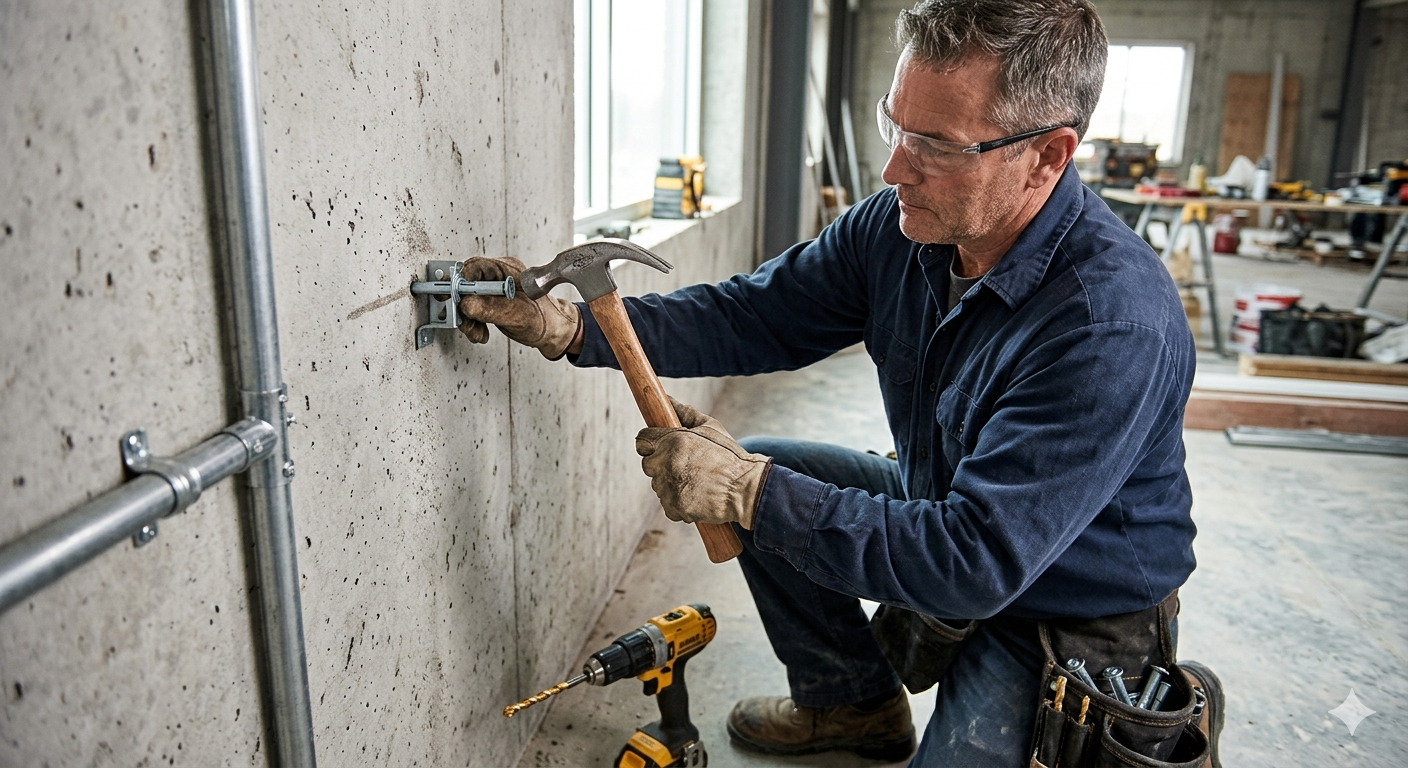

6. Guida lo spillo — Colpire la testa del chiodo in modo preciso e ripetuto con il martello fino a quando la testa del chiodo non sarà completamente posizionata a filo con la parte superiore del manicotto. In genere richiede 5-15 colpi di martello decisi. Non colpire eccessivamente una volta scaricato: ciò potrebbe danneggiare il meccanismo di espansione.
7. Ispezionare l'installazione — Confermare visivamente che il perno sia completamente in sede, che la flangia del manicotto sia ben aderente alla superficie e che non vi sia spazio tra l'attrezzatura e il materiale di base.

Suggerimento da professionista: Se il perno tocca il fondo prima che la flangia si inserisca saldamente, il foro è troppo profondo. Se il perno non può essere inserito a filo senza una forza eccessiva, il foro potrebbe essere sottodimensionato: non forzare mai un ancoraggio non corrispondente, poiché rischi di spaccare il manicotto e di perdere tutta la forza di tenuta.

Applicazioni comuni per gli ancoraggi con chiodi nell'edilizia e nel fai-da-te

Ancoraggi per chiodi sono uno degli elementi di fissaggio leggeri più versatili nelle costruzioni in calcestruzzo e muratura, utilizzati in un'ampia gamma di applicazioni commerciali, industriali e residenziali.

Usi commerciali e industriali

• Fissaggio di clip per condotti elettrici e fascette EMT a pareti e soffitti in cemento
• Fissaggio di canali con montanti metallici (unistrut) su ponti in cemento
• Fissaggio dei ganci della griglia del controsoffitto agli intradossi della soletta in cemento
• Installazione di fascette di supporto per tubi e staffe per passerelle portacavi
• Ancoraggio delle piastre inferiori dei binari con montanti metallici a pavimenti in cemento (con tasselli a chiodo PAF)
• Montaggio dei telai dei pannelli di accesso e delle piastre delle soglie delle porte

Usi residenziali e fai da te

• Fissaggio di strisce di rivestimento alle pareti del seminterrato in cemento per pannellature o strutture isolanti
• Fissaggio delle staffe per scaffali montate a parete su pareti di fondazione in cemento o blocchi
• Fissaggio di rivestimenti di finestre, rivestimenti di porte e battiscopa su cemento o muratura
• Installazione dell'hardware di base per pali di recinzione esterni in cortili di cemento
• Ancoraggio di apparecchi di illuminazione, sensori di movimento e telecamere di sicurezza agli esterni in muratura
• Fissaggio di bordi da giardino e clip per bordi paesaggistici a passerelle in cemento

Come scegliere la dimensione giusta dell'ancoraggio del chiodo

Selezionando quello corretto ancoraggio per chiodi La dimensione richiede il bilanciamento del carico richiesto, del diametro del foro dell'impianto, del materiale di base e della profondità di inserimento disponibile. Utilizzare la seguente logica di dimensionamento:

Tabella 3: Guida alle dimensioni degli ancoraggi per chiodi con requisiti di punta da trapano, profondità di ancoraggio e valori di carico ammissibili nel calcestruzzo da 3.000 PSI.

Principali errori di ancoraggio del chiodo e come evitarli

La maggior parte ancoraggio per chiodi gli errori sul campo sono riconducibili a un piccolo insieme di errori di installazione evitabili. Conoscerli prima di iniziare può evitare costose rilavorazioni.

• Diametro del foro errato — L'errore più comune. L'uso di una punta troppo grande anche di 1/32" fa sì che il manicotto ruoti nel foro invece di espandersi, producendo una forza di tenuta prossima allo zero. Verificare sempre che la dimensione della punta corrisponda esattamente al diametro esterno del manicotto di ancoraggio.
• Profondità del foro insufficiente — Se il foro è troppo poco profondo, il perno non potrà spostarsi abbastanza da espandere completamente la manica. Forare sempre almeno 1/2 pollice più in profondità rispetto all'incasso minimo dell'ancoraggio.
• Buco sporco — La polvere di cemento e i detriti nel foro agiscono come un lubrificante, riducendo l'attrito tra il manicotto espanso e la parete del foro fino al 40%. Soffiare sempre il foro prima di inserire l'ancoraggio.
• Installazione in celle a blocco cavo –A ancoraggio per chiodi spinto nella cavità cava di un blocco CMU non ha nulla contro cui espandersi e fallirà immediatamente. Ancorare sempre alla struttura solida o al guscio frontale del blocco, oppure utilizzare invece un ancoraggio a ginocchiera o a parete cava.
• Guida in angolo –An angled hole and angled installation create asymmetric expansion, reducing holding strength and creating eccentric loading on the fixture.
• Installazione troppo vicino a un bordo o a un altro ancoraggio — La violazione delle distanze minime dal bordo e della spaziatura provoca la rottura del cono di calcestruzzo con carichi ben inferiori alla capacità nominale. Mantenere un diametro ≥ 10× dai bordi e tra gli ancoraggi.

Domande frequenti sugli ancoraggi per chiodi

Conclusione: quando un ancoraggio per unghie è la scelta giusta?

A ancoraggio per chiodi è la scelta giusta quando è necessaria una soluzione di fissaggio rapida, permanente e per carichi da leggeri a moderati su calcestruzzo solido o muratura e la velocità di installazione è una priorità. Per tubazioni, rivestimenti, fascette per tubi, griglie per soffitti, piastre per soglie e centinaia di attività di costruzione simili, nessun elemento di fissaggio corrisponde alla combinazione di semplicità, velocità (5-15 secondi per ancoraggio), basso costo ($ 0,10-$ 0,60 per unità) e adeguata capacità di carico.

Dove ancoraggio per chiodis non sono all'altezza - carichi strutturali pesanti superiori a 1.000 libbre, carichi sismici o dinamici, cemento fessurato, celle a blocchi cavi o qualsiasi applicazione che richieda una futura rimozione - i sistemi di ancoraggio alternativi sono la scelta corretta.

Il keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a ancoraggio per chiodi funzionerà ogni volta alla sua piena capacità nominale.
